Vad är Expansion Shell Rock Bolts?

Expansion Shell Rock Boltsär en typ av mekanisk bergförstärkningsanordning som ofta används inom underjordsteknik (som gruvor, tunnlar och underjordiska grottor) för att stabilisera spruckna eller lösa bergmassor.

Grundläggande arbetsprincip

De förlitar sig på mekanisk expansion för att generera friktion och klämkraft mellan bulten och bergborrhålet. Nyckelkomponenten är expansionsskalet (en delad, kilformad hylsa) installerad i änden av bulten. När bulten dras åt (vanligtvis med en mutter på den exponerade änden), komprimeras expansionsskalet av en kil, vilket gör att det expanderar utåt och pressas tätt mot borrhålets innervägg. Detta skapar stark radiell friktion som förankrar bulten ordentligt i berget, och då kan bulten bära dragbelastningar för att förhindra bergras eller förskjutning.

Grundläggande struktur

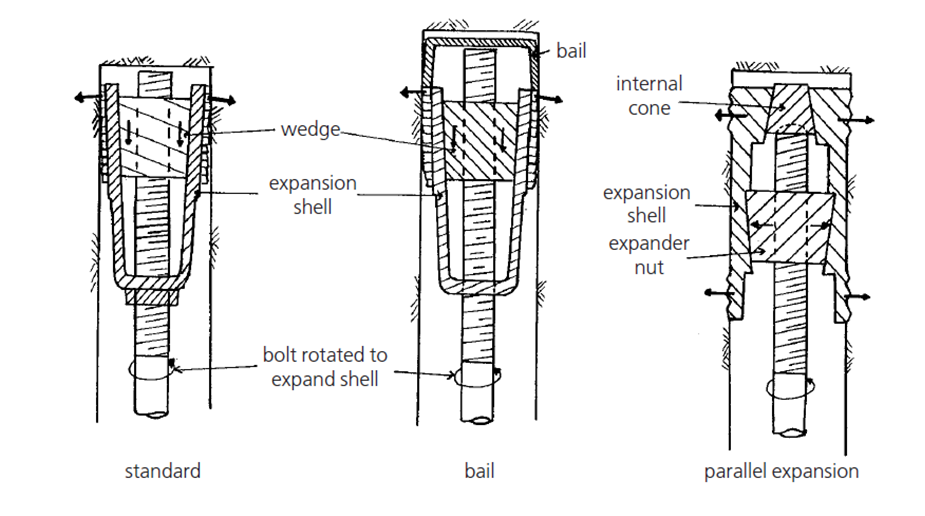

Expansionsskalmontering: Kärnförankringsdelen, bestående av en delad stålhylsa och en matchande kil. Antalet delar i hylsan kan justeras efter tekniska behov.

Bultkropp: En stålstång (vanligtvis gängat stål) som förbinderexpansionsskaloch den ytfixerande komponenten, och överför dragkraften.

Ytmonteringskomponenter: Inklusive brickor och muttrar. Att dra åt muttern driver kilen för att komprimera expansionsskalet, och brickan fördelar trycket jämnt på bergytan.

Nyckelegenskaper

Snabb förankring: Förankringseffekten kan uppnås omedelbart efter åtdragning av muttern, utan att vänta på foghärdning (till skillnad från gjutna bergbultar), vilket är lämpligt för brådskande stödscenarier.

Mekanisk förankring: Inget behov av injekteringsmaterial, vilket är bekvämt för konstruktion i vattenrika eller lågtemperaturmiljöer där injekteringsbruk inte är lätt att stelna.

Begränsat förankringsdjup: Den effektiva förankringskraften kommer huvudsakligen från kontakten mellanexpansionsskaloch borrhålsväggen, så den används vanligtvis som tillfälligt eller kortvarigt stöd. För långsiktiga och höga stabilitetskrav är injekterade bergbultar mer lämpliga.

Enkel installation och demontering: Driftsprocessen är enkel, och den kan tas bort och återanvändas vid behov (under förutsättningen att säkerställa strukturell säkerhet).

Typiska tillämpningsscenarier

Tillfälligt stöd i gruvvägar och stoppsidor.

Nödförstärkning av spruckna bergpartier vid tunnelgrävning.

Stöd för småskalig underjordisk konstruktion med kort livslängd.
