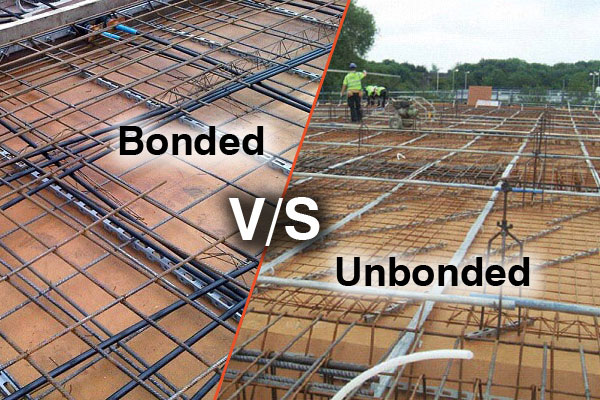

Skillnaden mellan obundet och bundet efterspänningssystem

Detta är en kritisk distinktion förefterspänning(PT) design och konstruktion – bunden PT förlitar sig på injekteringsbruk för att binda senor permanent till betong, medan obundna PT använder smorda senor i plastmantel för att hålla senor isolerade från betong. Nedan är en omfattande uppdelning av deras skillnader, organiserade efter kärndefinition, komponenter, installation, prestanda, applikationer och fördelar/nackdelar.

Kärndefinitioner

Bonded Post-Tensioning System: Höghållfasta trådar/kablar placeras i stål- eller plastkanaler i betongen. Efter spänning och förankring är kanalen helt tryckfogad med cementbaserad injektering. Injekteringsbruket binder senan till betongen, vilket gör att senan och betongen fungerar som ett enda sammansatt konstruktionselement.

Obundet efterspänningssystem: Senor är försmorda (korrosionsskydd) och inkapslade i en extruderad plastmantel (HDPE/PP) på fabriken. Ingen injektering görs efter spänning. Senan kan röra sig i förhållande till betongen (begränsad av ankare och ändbeslag), och fungerar som ett direkt spänningselement som applicerar förkomprimering enbart via ankarna.

Strukturella prestanda och beteendeskillnader

Kraftöverföringsmekanism:

Bonded PT: Senkraftöverföringar till betong via injekteringsbetong och injekteringssenbindning längs hela senan, plus ankarkraftöverföring. Förkompressionsfördelning sker gradvis längs spännet.

Obunden PT: Senkraft överförs endast vid ankarna (ingen bindning längs senan). Förkompression appliceras som koncentrerade krafter vid förankringszonerna, med en linjär förkompressionsgradient längs spännvidden. Sprickkontroll och duktilitet: Bonded PT:

Bättre sprickkontroll vid servicebelastningar; senor är låsta till betong, så sprickor fortplantar sig långsammare. Högre duktilitet under slutliga belastningar (senavkastning och bindningar motstår brott). Obunden PT: Senor kan glida i förhållande till betong; sprickor kan öppnas lättare vid överbelastning. Lägre duktilitet (brott är sprödare om ankare glider eller senor brister). Kryp- och krympeffekter: Bondad PT: Senor är begränsade av betong, så krypning och krympning orsakar förlust av förspänningskraft (senan förkortas med betong). oberoende, och senspänningen minskar mer) om den inte kompenseras av överspänning. Utmattningsmotstånd: Bondad PT: Högre utmattningsmotstånd—bondning fördelar cykliska belastningar längs senan, vilket minskar spänningskoncentrationerna vid ankare.Obonded PT: Lägre utmattningsmotstånd—alla cykliska belastningar är koncentrerade vid wedge anchors.

Typiska applikationer

Bonded PT: Broar med långa spann, tunga industribyggnader, parkeringshus med hög utmattningsbelastning, prefabricerade betongbalkar och konstruktioner i aggressiva miljöer (kustområden – injekteringsbruk ger extra korrosionsskydd).

Obunden PT: Bostadsplattor, kommersiella golvplattor, tunnväggiga strukturer, prefabricerade paneler och projekt där snabb konstruktion är en prioritet (ingen injektering=kortare tidsplan).
