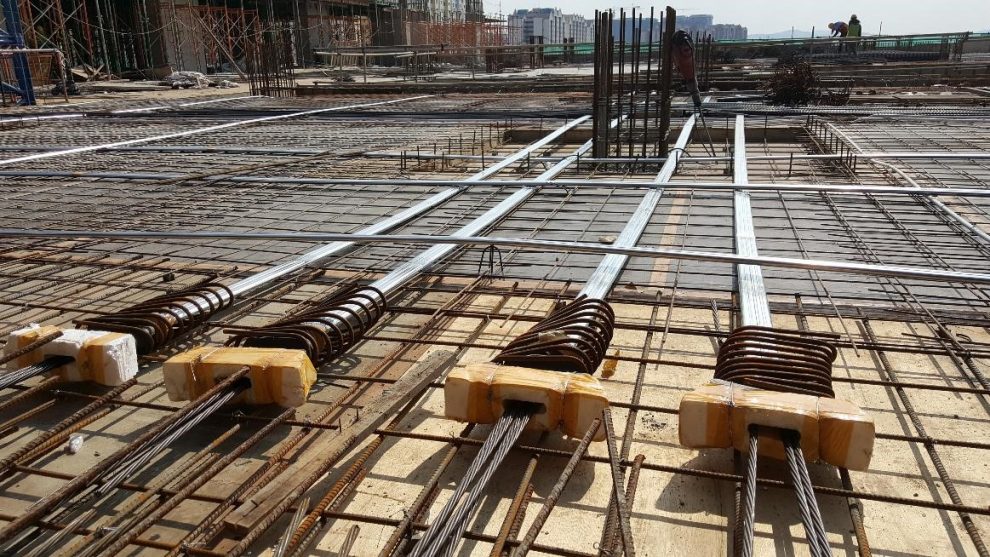

Hur fungerar ett bundet efterspänningssystem?

A bundet efterspänningssystemär en metod för att armera betong genom att spänna stålsenor efter att betongen har härdat, varvid senor är permanent bundna till betongen

Komponenter

Senor: Höghållfasta stålkablar eller stänger

Kanaler: Plast- eller metallrör som hyser senor

Förankringar: Anordningar i ändarna som överför spänning till betongen

Injekteringsbruk: Cementartat material som fyller kanalerna

Arbetsprocess

1 Installationsfas

Kanaler placeras i betongformen enligt den konstruktionsmässiga utformningen

Senor sätts in i dessa kanaler innan betong gjuts

Förankringar är placerade i båda ändarna av senor

2 Betonggjutning och härdning

Betong hälls runt kanaler och senor

Betongen tillåts härda till tillräcklig hållfasthet (vanligtvis 70-80 % av designhållfastheten)

3 Spänningsprocess

Hydrauliska domkrafter anbringar spänning på senor

Senorna sträcks till den angivna kraften (vanligtvis 70-80% av deras slutliga styrka)

Spänningen bibehålls medan förankringar är säkrade

4 Bindningsfas

Injekteringsbruk pumpas in i kanalerna under tryck

Injekteringsbruket fyller alla tomrum mellan senan och kanalen

När det härdat, skapar fogmassan en permanent bindning mellan sena, kanal och betong

Viktiga fördelar

Ökad strukturell kapacitet: Möjliggör längre spännvidder och tunnare sektioner

Sprickkontroll: Minskar eller eliminerar sprickbildning under driftbelastning

Hållbarhet: Bindningen skyddar senor från korrosion

Lastomfördelning: Spänningarna är jämnare fördelade över hela strukturen

Ansökningar

Broar och parkeringskonstruktioner

Höghus

Industrianläggningar

Skivor och balkar med stora spännvidder
