Hur fungerar ett obundet efterspänningssystem?

Enobundet efterspänningssystemär en förspänningsteknik där de spända stålsenorna inte är permanent fästa i den omgivande betongen (till skillnad från bondad efterspänning, där senor gjuts in i kanaler för att fästa med betong). Istället isoleras senor från betongen med en hållbar beläggning och mantling, vilket gör att de kan röra sig något i förhållande till betongen under strukturens livslängd. Detta system används ofta i plattor, balkar, pelare och broar för dess flexibilitet, enkla installation och förmåga att ta emot mindre strukturella rörelser.

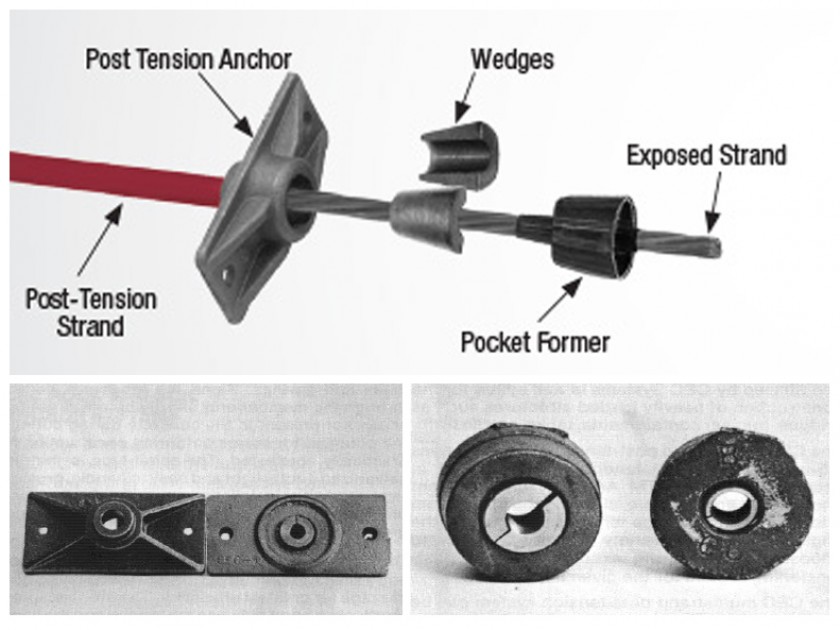

Kärnkomponenter i enObundet efterspänningssystem

Senor: Höghållfasta ståltrådar/trådar (det bärande elementet, prefabricerat efter längd).

Mantel/Beläggning: En slät, ogenomtränglig plast- eller metallmantel som omsluter senan, plus ett smörjmedel med fett/vax inuti fodralet. Detta förhindrar korrosion, minskar friktionen och säkerställer att senan är obunden till betong.

Förankringar: Mekaniska anordningar (i båda ändarna av senan) som greppar senan och överför dragkraften från senan in i betongkonstruktionen (t.ex. förankringar av kiltyp för strängar).

Stressande domkraft: Hydraulisk utrustning som används för att spänna senan till designkraften under konstruktionen.

Kanaler (tillval): Små plast-/rörkanaler gjutna i betong för att styra senor (för förplacerade senor).

Fördelar medObunden efterspänning

Snabbare konstruktion: Ingen injektering på plats (den största tidsbesparingen) och prefabricerade senor minskar arbetet.

Flexibel design: Senor kan krökas/läggas ut för att matcha komplexa strukturella geometrier (t.ex. plattplattor för höghus).

Förbättrad sprickkontroll: Förkompression minimerar dragsprickor under driftbelastningar; mindre sprickor (om det förekommer) äventyrar inte senan.

Passar rörelser: Senglidning tillåter mindre strukturella rörelser (t.ex. krympning, krypning, termisk expansion) utan stressuppbyggnad.

Lättviktskonstruktioner: Möjliggör längre spännvidder med tunnare plattor/balkar (minskad betongvolym) jämfört med armerad betong.

Vanliga applikationer

Golv för bostäder/kommersiella platt-/platta golv (den mest utbredda användningen).

Parkeringsgarage, brodäck och balkpelare.

Plattor i grad (för stora industrigolv för att kontrollera krympsprickor).

Seismiskt resistenta strukturer (i kombination med armeringsjärn av mjukt stål).

Sammanfattningsvisobundet efterspänningssystemfungerar genom att applicera en kontrollerad dragkraft på en korrosionsskyddad, obunden stålsena efter betonghärdning, vilket inducerar förtryck i betongen för att motverka applicerade belastningar – allt medan senan förblir isolerad från betongen, vilket säkerställer flexibilitet, hållbarhet och effektiv lastöverföring via förankringar.
