Vad är efterspänningsförspänd plan plattförankring och varför är det kritiskt för moderna betongkonstruktioner

Post spänning förspänd platt platta förankringspelar en avgörande roll i modern armerad betongkonstruktion. Från höghus kommersiella torn till bostäder podium plattor och parkering strukturer, platt platt system förlitar sig på pålitliga förankringskomponenter för att säkert överföra förspänningskrafter till betong. Den här artikeln utforskar arbetsprincip, strukturell betydelse, systemkomponenter, tekniska standarder, installationsprocess, kvalitetskontrollåtgärder och framtida innovationer av förankringssystem för förspända plattplattor efter spänning. Den belyser också hurHögsta Maskinertillhandahåller högpresterande förankringslösningar designad för hållbarhet, säkerhet och kostnadseffektivitet.

Innehållsförteckning

• 1. Vad är efterspänningsförspänd plan plattförankring?
• 2. Varför är förankring kritisk i efterspända plana plattor?
• 3. Huvudkomponenter i ett förankringssystem för platt plattor
• 4. Bonded vs. Obonded PT-förankringssystem
• 5. Tekniska specifikationer och standarder
• 6. Installationsprocess och konstruktionsarbetsflöde
• 7. Kvalitetskontroll och inspektionskrav
• 8. Fördelar med att använda högkvalitativa förankringssystem
• 9. Framtida trender inom förankringsteknik efter spänning
• 10. Vanliga frågor

1. Vad är efterspänningsförspänd plan plattförankring?

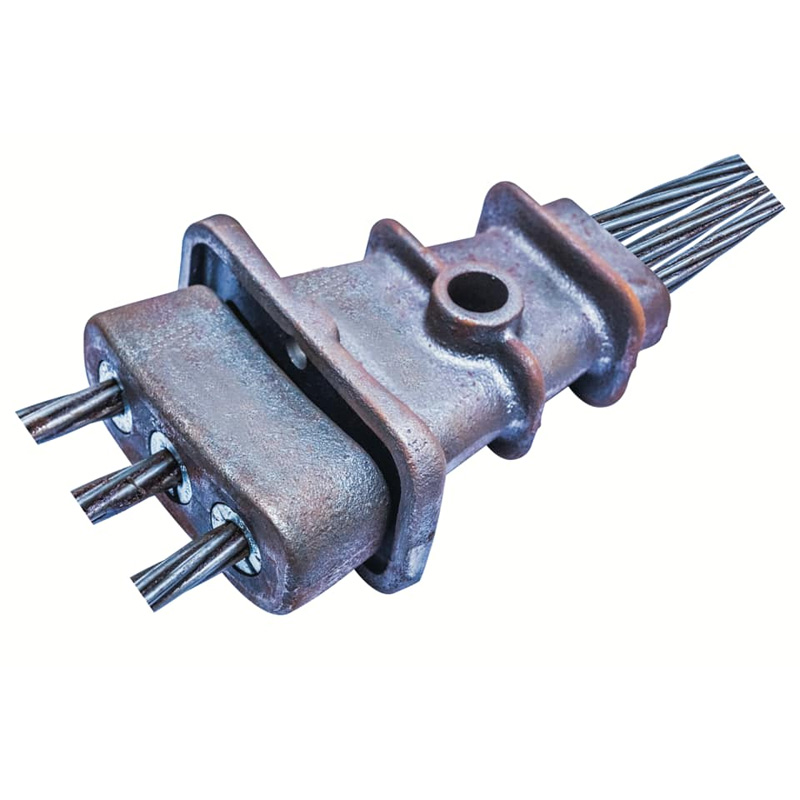

Efterspänning förspänd platt plattförankring hänvisar till den mekaniska anordning som används för att förankra höghållfasta stålsträngar i efterspända betongplattor. Den överför dragkraften från förspänningssenan till den omgivande betongen efter att stressoperationer är klara.

I ett platt plattsystem (utan balkar) är förankringen vanligtvis inbäddad vid plattans kanter eller inuti stressfickor. När senan är spänd med hydrauliska domkrafter, kilas in förankringshuvudet greppar strängen permanent och låser kraften i betongen.

2. Varför är förankring kritisk i efterspända plana plattor?

Förankring är det sista kraftöverförande elementet i ett förspänt system. Om förankringen misslyckas, hela plattans strukturella integritet kan äventyras.

Viktiga strukturella funktioner

• Överför spännkraften säkert till betong
• Förhindrar att tråden glider efter spänning
• Fördelar koncentrerad stress jämnt
• Säkerställer långsiktig strukturell stabilitet

I modern höghuskonstruktion minskar platta plattsystem golvtjockleken och ökar arkitektonisk flexibilitet. De är dock starkt beroende av pålitlig förankringshårdvara för att upprätthålla säkerhetsmarginaler.

3. Huvudkomponenter i ett förankringssystem för platt plattor

En typisk efterspänningsförankringsenhet inkluderar:

PåHögsta Maskiner, förankringskomponenter tillverkas med hjälp av högkvalitativt legerat stål och genomgår precisionsbearbetning och strikt kvalitetskontroll för att säkerställa konsekvent prestanda för kilsitsar.

4. Bonded vs. Obonded PT-förankringssystem

Obundet system

• Vanligt vid att bygga platta plattor
• Använder fettbelagd och mantlad monosträng
• Förankring placerad vid plattans kanter

Bonded System

• Vanlig i broar och tunga konstruktioner
• Injekterade kanaler efter påkänning
• Ger högre redundans

Valet beror på konstruktionskrav, belastningsförhållanden och underhållsöverväganden.

5. Tekniska specifikationer och standarder

Förankringssystem av hög kvalitet måste uppfylla internationella standarder som:

• ETAG 013 (European Technical Approval Guideline)
• ASTM A416 (förspännande ståltråd)
• ACI 318 (Byggkodskrav för konstruktionsbetong)

Viktiga tekniska parametrar inkluderar:

6. Installationsprocess och konstruktionsarbetsflöde

1. Montera senkanaler och förstärkning
2. Placera förankringshuvud och lagerplatta
3. Häll och härda betong
4. Sätt i den hydrauliska domkraften och spänn tråden
5. Lås kilarna i ankarhuvudet
6. Klipp av överflödig tråd och försegla fickan

Korrekt installation säkerställer korrekt lastöverföring och långvarig hållbarhet.

7. Kvalitetskontroll och inspektionskrav

• Inspektion av dimensionstolerans
• Hårdhets- och dragprovning
• Verifiering av statisk belastningstest
• Korrosionsbeständighetsbedömning
• Icke-förstörande testning (NDT)

Ansedda tillverkare gillarHögsta Maskinergenomföra hela cykeln inspektion före leverans för att säkerställa efterlevnad och säkerhet.

8. Fördelar med att använda högkvalitativa förankringssystem

• Förbättrad skivlastkapacitet
• Minskad betongtjocklek
• Lägre materialförbrukning
• Förbättrad sprickkontroll
• Längre livslängd

Att investera i pålitlig förankringshårdvara minskar avsevärt de strukturella riskerna och livscykelkostnaderna.

9. Framtida trender inom förankringsteknik efter spänning

Branschen går mot:

• Korrosionsbeständiga beläggningar
• Smarta övervakningsförankringssystem
• Högeffektiva konstruktioner med kilgeometri
• Miljömässigt hållbara produktionsmetoder

Kontinuerlig innovation säkerställer att platta plattsystem förblir konkurrenskraftiga inom hållbart byggande.

10. Vanliga frågor

F1: Vad är skillnaden mellan plan platta och balkplatta i PT-system?

Platta plattor eliminerar balkar, minskar strukturellt djup och förbättrar arkitektonisk flexibilitet.

F2: Hur länge håller ett PT-förankringssystem?

Med korrekt installation och korrosionsskydd kan det hålla strukturens livslängd.

F3: Kan förankringssystem återanvändas?

Nej. PT-förankringskomponenter är konstruerade för permanent strukturell användning.

F4: Varför är kilhårdhet viktig?

Korrekt hårdhet säkerställer ett säkert grepp om tråden utan att glida.

Slutsats

Efterspänning förspänd platt platta förankring är ryggraden i modern förspänd betongplattor. Från säkerhet och strukturell prestanda till ekonomisk effektivitet, Förankringshårdvara av hög kvalitet säkerställer optimal lastöverföring och långvarig hållbarhet.

Om du letar efter pålitliga, precisionskonstruerade förankringslösningar för din nästa projekt,Högsta Maskinererbjuder professionell tillverkning, strikt kvalitetskontroll och global leveranskapacitet.

Kontakta ossidag för att lära dig mer om våra förankringslösningar för förspända plattplattor och få en skräddarsydd offert för ditt projekt.
